변압기는 전기를 안전하고 효율적으로 변환하기 위한 중요한 장치입니다. 변압기가 안정적으로 작동하기 위해서는 냉각 방식이 매우 중요합니다. 변압기는 전류를 처리하는 과정에서 열을 발생시키기 때문에 이를 적절히 냉각하지 않으면 성능 저하나 고장을 초래할 수 있습니다. 오늘은 변압기의 냉각 방식 중 유입식 냉각과 건식 냉각에 대해 알아보고, 각각의 방식이 어떤 환경에 적합한지 자세히 설명해 드리겠습니다.
1. 변압기의 냉각이 중요한 이유
변압기가 작동할 때, 코일과 철심에서 열이 발생합니다. 이러한 열을 적절히 배출하지 않으면 과열로 인해 변압기의 절연 성능이 떨어지거나, 변압기 내부 부품이 손상될 수 있습니다. 냉각 방식은 변압기의 열을 효과적으로 제거하여 안정적인 작동을 보장하는 중요한 역할을 합니다.
2. 유입식 냉각(오일 냉각)
유입식 냉각은 변압기 내부에 **절연유(오일)**를 사용하여 열을 방출하는 방식입니다. 절연유는 열을 흡수하여 변압기의 외부로 방출되며, 이를 통해 변압기가 과열되지 않도록 유지합니다. 유입식 냉각은 주로 대용량 변압기에서 사용되며, 오일은 열 전도율이 높아 효과적인 냉각을 제공합니다.
- 장점
- 고효율의 열 방출로 인해 대규모 전력 설비에 적합 절연유가 전기적 절연도 역할을 하여 안전성 향상 비교적 긴 수명과 안정적인 성능
- 단점
- 오일을 사용하기 때문에 화재 위험이 존재
- 오일의 품질을 주기적으로 점검하고 관리해야 함 오일 누출 시 환경 오염 가능성
3. 건식 냉각
건식 냉각은 절연유 대신 공기나 고체 절연재를 사용하여 변압기를 냉각하는 방식입니다. 건식 변압기는 주로 소형 변압기에 사용되며, 오일이 필요 없기 때문에 화재 위험이 적고 유지보수가 용이합니다. 건식 변압기는 주로 상업용 건물이나 학교, 병원 등 사람들의 출입이 많은 장소에서 많이 사용됩니다.
- 장점
- 오일을 사용하지 않아 화재 위험이 적음
- 유지보수가 쉽고 비용이 적게 듬
- 실내 환경에 적합하며 친환경적
- 단점
- 유입식 변압기에 비해 열 방출 효율이 낮음 대규모 전력 처리가 필요한 환경에서는 적합하지 않음 열 발생이 많을 경우 성능 저하 가능성

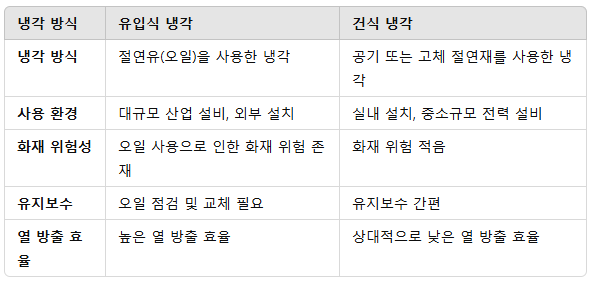

4. 유입식 냉각과 건식 냉각의 비교
5. 어떤 냉각 방식을 선택해야 할까요?
변압기의 사용 환경과 전력 수요에 따라 적절한 냉각 방식을 선택하는 것이 중요합니다. 대규모 전력 처리가 필요한 산업 현장에서는 유입식 냉각이 적합하며, 안전성과 유지보수 용이성이 중요한 실내 환경에서는 건식 냉각이 더 나은 선택일 수 있습니다.
마무리
변압기의 냉각 방식은 변압기의 안전성과 성능에 큰 영향을 미칩니다. 유입식 냉각과 건식 냉각은 각각의 장단점이 있으며, 사용 환경에 맞는 냉각 방식을 선택하는 것이 중요합니다. 변압기의 열 관리를 철저히 하면 장비의 수명을 연장하고, 안정적인 전력 공급을 보장할 수 있습니다.
Tip: 변압기를 선택할 때는 설치 장소와 전력 수요, 안전성을 종합적으로 고려하여 적합한 냉각 방식을 선택하는 것이 중요합니다.
